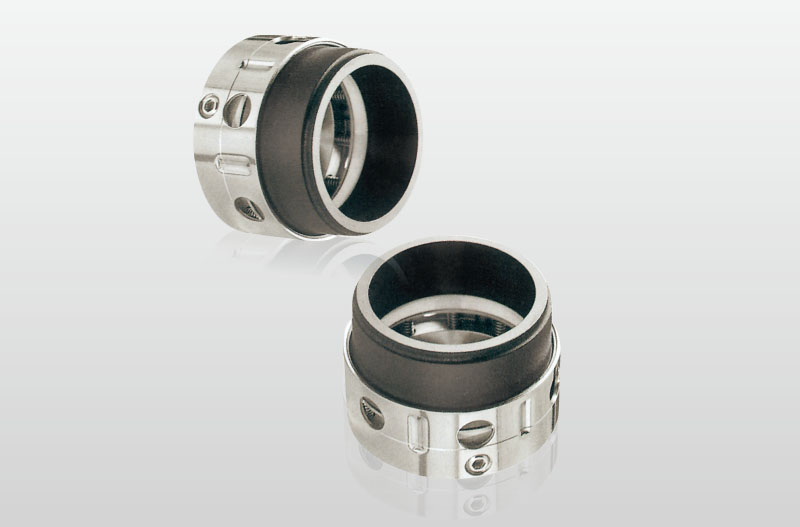

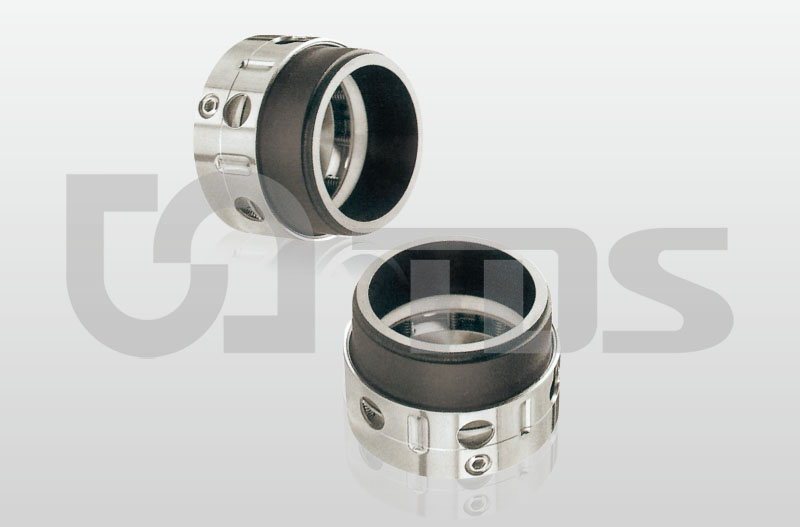

TDS 109B Componente de Sello Mecánico (pulgadas)

TDS 109B Componente de Sello Mecánico (pulgadas)

Industrial Pump Seal
Categories:Componentes de Sello Mecánico
We're here to help Easy ways to get the answers you need.
Contact Now
  • TDS 109B Componente de Sello Mecánico (pulgadas)
  • TDS 109B Componente de Sello Mecánico (pulgadas)
  • TDS 109B Componente de Sello Mecánico (pulgadas)
  • TDS 109B Componente de Sello Mecánico (pulgadas)
Nuestro sello mecánico de modelo 109B  es ampliamente utilizado para las bombas industriales. La combinación de materiales inclue Carbono de Resina/Cerámica/PTFE/SS304, Carbono de Resina/TC/PTFE/SS304, SIC/SIC/PTFE/SS304, TC/TC/PTFE/SS304, ect. También podemos cambiar el tamaño o diseñar totalmente un nuevo sello mecánico, satisfacemos las necesidades de los clientes.



Límites de operación:
Presión: ≤2.5MPa
Velocidad: ≤25m/s
Temperatura: -30℃~+200℃

Asientos estacionarios:
1. TS 109B equipado con Asientos estacionarios tipo "A".
2. Asientos estacionarios tipo P y PP están disponibles.

● Anillo giratorio (Carbono/SiC/TC)
● Anillo estacionario (99% Cerámica/SiC/TC)
● Sello secundario (PTFE)
● Resorte y otras piezas (SUS304/SUS316)

Características estructurales:
1. Usando PTFE, resisten la corrosión, se aplican en la industria química.
2. Se aplican a todos los tipos de equipamientos rotativos, tales como bombas centrífugas, o mezclador y triturador agitador.
3. Fijación mecánica que reduce el desgaste entre el eje de rotación y el manguito, sellado en los dos sentidos.
4. Tipo multi resorte y no balanceado; cumpliendo normas API 610.

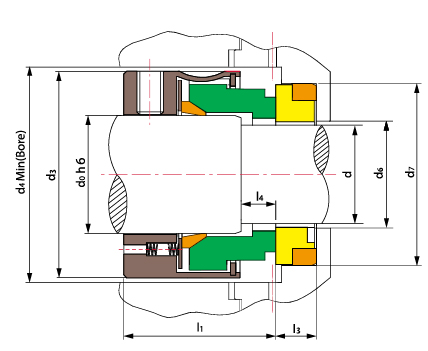

Tamaño de sello
(pulgadas)		 d d0 d3 d4 d6 d7 l1 l3 l4
0.625 12.7 15.88 30.7 34 13.4 25.40 27 8.0 4.8
0.750 15.9 19.05 34.0 37 16.6 31.75 30 10.3 4.8
0.875 19.1 22.23 37.2 40 19.7 34.93 32 10.3 6.4
1.000 22.2 25.40 40.3 43 22.9 38.10 33 10.3 6.4
1.125 25.4 28.58 43.5 46 26.1 41.28 35 11.1 7.9
1.250 28.6 31.75 48.3 51 29.3 44.45 35 11.1 7.9
1.375 28.6 34.93 51.5 54 29.3 44.45 37 11.1 8.7
1.500 31.8 38.10 54.6 58 32.4 47.63 37 11.1 8.7
1.625 34.9 41.28 61.0 64 35.6 50.80 45 11.1 8.7
1.750 38.1 44.45 64.2 67 39.8 53.98 45 11.1 9.5
1.875 41.3 47.63 67.3 70 42.4 60.33 45 12.7 9.5
2.000 44.5 50.80 70.5 73 45.5 63.50 45 12.7 9.5
2.125 47.6 53.98 76.9 80 48.7 66.68 52 12.7 11.1
2.250 50.8 57.15 80.0 83 51.9 69.86 52 12.7 11.1
2.375 54.0 60.33 83.2 86 55.0 76.20 52 14.3 11.1
2.500 57.2 63.50 86.4 89 58.2 79.38 52 14.3 11.1
2.625 60.3 66.68 89.6 92 61.4 82.55 52 14.3 11.1
2.750 63.5 69.85 92.7 96 64.6 85.73 52 14.3 11.1
2.875 66.7 73.03 95.9 99 67.7 85.73 52 14.3 11.1
3.000 69.9 76.20 97.5 100 70.9 88.90 52 15.9 11.1
3.125 73.0 79.38 100.7 104 74.1 95.25 52 15.9 11.1
3.250 76.2 82.55 105.4 108 77.3 98.43 52 15.9 14.3
3.375 79.4 85.73 108.6 111 80.5 101.60 52 19.8 14.3
3.500 82.6 88.90 111.8 115 83.6 104.78 52 19.8 14.3
3.625 85.7 92.08 115.0 118 86.8 107.95 52 19.8 14.3
3.750 88.9 95.25 118.1 121 90.0 111.13 52 19.8 14.3
3.875 92.1 98.43 121.3 124 93.1 114.30 52 19.8 14.3
4.000 95.3 101.60 124.5 127 96.3 117.48 52 19.8 14.3
4.125 98.4 104.78 127.7 131 99.5 120.65 52 19.8 14.3
4.250 101.6 107.95 130.8 134 102.7 123.83 52 19.8 14.3
4.375 104.8 111.13 134.0 137 106.3 130.18 52 19.8 14.3
4.500 108.0 114.30 137.2 140 109.5 133.35 52 19.8 14.3
4.625 108.0 117.48 149.9 153 109.5 133.35 64 19.8 15.9
4.750 111.1 120.65 153.1 156 112.7 136.35 64 19.8 15.9
4.875 114.3 123.83 156.2 159 115.9 139.70 64 19.8 15.9
5.000 117.5 127.00 159.4 165 119.0 142.88 64 19.8 15.9
5.125 120.7 130.18 162.6 168 122.2 146.05 64 19.8 15.9
5.250 123.8 133.35 165.8 172 125.4 149.23 64 19.8 15.9
5.375 127.0 136.53 168.9 175 128.6 152.40 64 19.8 15.9
5.500 130.2 139.70 172.1 178 131.7 155.58 64 19.8 15.9
5.625 133.4 142.88 175.3 181 134.9 158.75 64 19.8 15.9
5.750 136.5 146.05 178.5 184 138.1 161.93 64 19.8 15.9
5.875 139.7 149.23 181.6 187 141.3 165.10 64 19.8 15.9
6.000 142.9 152.40 184.8 191 \ \ 64 \ 15.9
