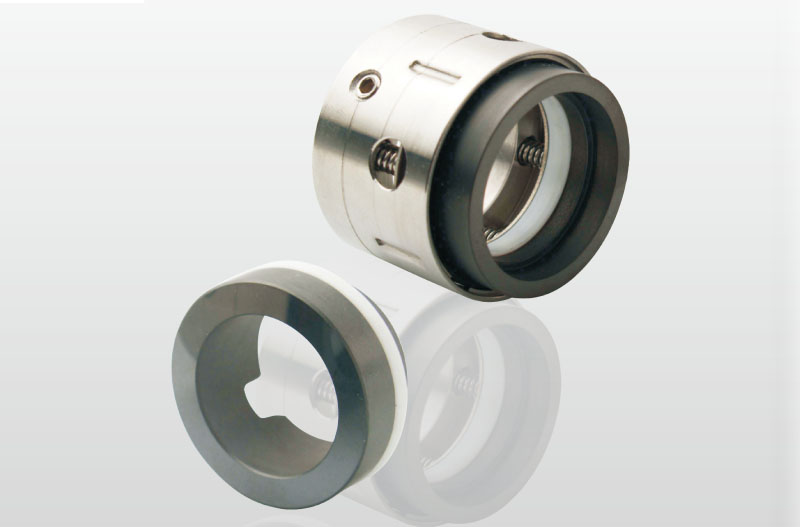

Nuestro sello mecánico de modelo 109 puede reemplazar AESSEAL M01 y JOHN CRANE 109, que es ampliamente utilizado para las bombas industriales. La combinación de materiales inclue Carbono de Resina/Ceramica/PTFE/SS304, Carbono de Resina/TC/PTFE/SS304 , SIC/SIC/PTFE/SS304, TC/TC/PTFE/SS304, ect. También podemos cambiar el tamaño o diseñar totalmente un nuevo sello mecánico, satisfacemos las necesidades de los clientes.



Límites de operación:
Presión: ≤1.7MPa
Velocidad: ≤25m/s
Temperatura: - 30℃~+200℃

Asientos estacionarios:
1. TS 109 equipado con Asientos estacionarios tipo "A".
2. Asientos estacionarios tipo P y PP están disponibles.

● Anillo giratorio (Carbono/SiC/TC)
● Anillo estacionario (99% Cerámica/SiC/TC)
● Sello secundario (PTFE)
● Resorte y otras piezas (SUS304/SUS316)

Características estructurales:
1. Usando PTFE, resisten a la corrosión, se aplica en la industria química.
2. Se aplica a todos los tipos de equipamientos rotativos, tales como bombas centrífugas, o mezclador y triturador agitador.
3. Fijación mecánica que reduce el desgaste entre el eje de rotación y el manguito, sellado en los dos sentidos.
4. Tipo multi resorte y no balanceado; cumpliendo normas API 610.

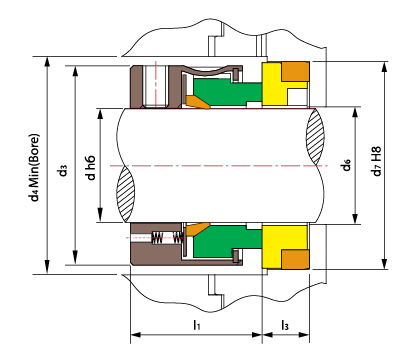

Tamaño de sello
(pulgadas)		 d3 d4 d6 d7 l1 l3
0.500 26.7 29 13.4 25.4 20.6 7.95
0.625 30.7 34 16.6 31.75 19.0 10.3
0.750 34.0 37 19.7 34.93 22.2 10.3
0.875 37.2 40 22.9 38.1 23.8 10.3
1.000 40.3 43 26.1 41.28 25.4 11.1
1.125 43.5 46 29.4 44.45 27.0 11.1
1.250 48.3 51 32.4 47.63 27.0 11.1
1.375 51.5 54 35.6 50.8 28.6 11.1
1.500 54.6 58 38.8 53.98 28.6 11.1
1.625 61.0 64 42.4 60.33 35.0 12.7
1.750 64.2 67 45.5 63.5 35.0 12.7
1.875 67.3 70 48.7 66.68 35.0 12.7
2.000 70.5 73 51.9 69.85 35.0 12.7
2.125 76.9 80 55.0 76.2 43.0 14.3
2.250 80.0 83 58.2 79.38 43.0 14.3
2.375 83.2 86 61.4 82.55 43.0 14.3
2.500 86.4 89 64.6 85.73 43.0 14.6
2.625 89.6 92 67.7 85.73 43.0 15.9
2.75 92.7 96 70.9 88.9 43.0 15.9
2.875 95.9 99 74.1 85.25 43.0 15.9
3.000 97.5 100 77.3 98.43 43.0 15.9
3.125 100.7 104 80.5 101.6 43.0 19.8
3.250 105.4 108 83.6 104.78 43.0 19.8
3.375 108.6 111 86.8 107.95 43.0 19.8
3.500 111.8 115 90.0 111.13 43.0 19.8
3.625 115.0 118 93.1 114.3 43.0 19.8
3.750 118.1 121 96.3 117.48 43.0 19.8
3.875 121.3 124 99.5 120.65 43.0 19.8
4.000 124.5 127 102.7 123.83 43.0 19.8
4.125 127.7 131 106.3 130.18 43.0 19.8
4.250 130.8 134 109.5 133.35 43.0 19.8
4.375 134.0 137 112.7 136.53 43.0 19.8
4.500 137.2 140 115.9 139.7 43.0 19.8
4.625 149.9 153 119.0 142.88 51.0 19.8
4.750 153.1 156 122.2 146.05 51.0 19.8
4.875 156.2 159 125.4 149.23 51.0 19.8
5.000 159.4 165 128.6 152.4 51.0 19.8
5.125 162.6 168 131.7 155.58 51.0 19.8
5.250 165.8 172 134.9 158.75 51.0 19.8
5.375 168.9 175 138.1 161.93 51.0 19.8
5.500 172.1 178 141.3 165.1 51.0 19.8
5.625 175.3 181 \ \ 51.0 \
5.750 178.5 184 \ \ 51.0 \
5.875 181.6 187 \ \ 51.0 \
6.000 184.8 191 \ \ 51.0 \
