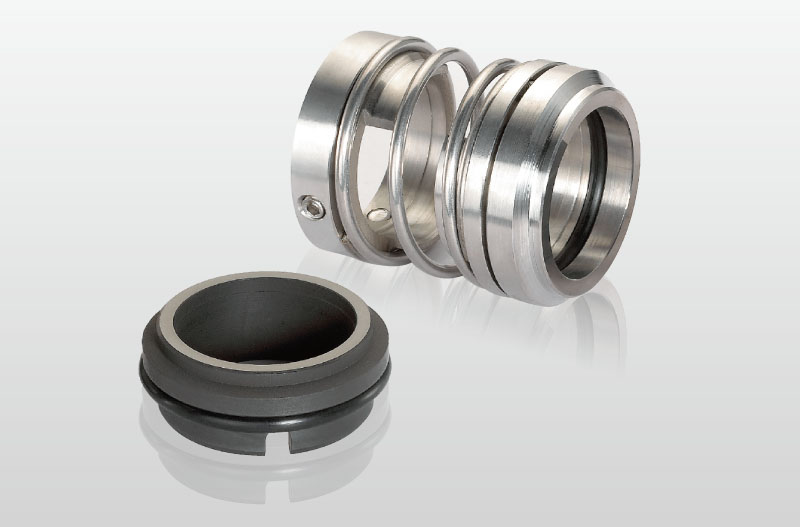

TDS 4U Componente de Sello Mecánico

TDS 4U Componente de Sello Mecánico

Industrial Pump Seal
Categories:Componentes de Sello Mecánico
We're here to help Easy ways to get the answers you need.
Contact Now
  • TDS 4U Componente de Sello Mecánico
  • TDS 4U Componente de Sello Mecánico
  • TDS 4U Componente de Sello Mecánico
  • TDS 4U Componente de Sello Mecánico
Nuestro sello mecanico modelo 4U es ampliamente utilizado para bombas industriales. La combinación de materiales inclue SS304/Carbono de Resina/NBR/SS304, SIC/Carbono de Resina/NBR/SS304, TC/Carbono de Resina/NBR/SS304, SIC/SIC/NBR/SS304, TC/TC/NBR/SS304, ect. También podemos cambiar el tamaño o diseñar totalmente un nuevo sello mecánico, satisfacemos las necesidades de los clientes.



Límites de operación:
Presión: 0~1MPa
Velocidad: ≤20m/s
Temperatura: -20℃~+180℃


● Anillo giratorio (SiC/TC)
● Anillo estacionario (Carbono/SiC/TC)
● Sello secundario (NBR/VITÓN/ EPDM)
● Resorte y otras piezas (SUS304/SUS316)


Medio: agua, aceite, ácido cristalizado, alcaloide, líquido de alta viscosidad, pasta de papel, etc.

Características de diseño:
A excepción de la longitud de instalación, todas las otras dimensiones están en conformidad con las normas ISO3069, DIN24960 y GB6556.

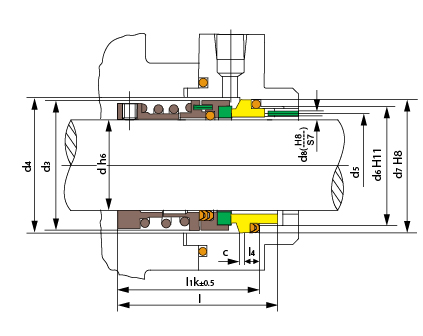

Tamaño de sello
d (mm)		 d3 d4 d6 d7 d5 d8 l l1 l4 C
min (±0.5) (±0.5)
18 32 34 27 33 23 3 52.0 45.0 5 2.0
20 34 36 29 35 25 3 52.0 45.0 5 2.0
22 36 38 31 37 27 3 53.0 46.0 5 2.0
24 38 40 33 39 29 3 56.0 49.0 5 2.0
25 39 41 34 40 30 3 56.0 49.0 5 2.0
28 42 44 37 43 33 3 56.5 49.5 5 2.0
30 44 46 39 45 35 3 57.0 50.0 5 2.0
32 46 48 42 48 38 3 58.5 51.5 5 2.0
33 47 49 42 48 38 3 58.8 51.5 5 2.0
35 49 51 44 50 40 3 58.5 51.5 5 2.0
38 54 58 49 56 44 4 62.0 55.0 6 2.0
40 56 60 51 58 46 4 62.0 55.0 6 2.0
43 59 63 54 61 49 4 65.0 58.0 6 2.0
45 61 65 56 63 51 4 65.0 58.0 6 2.0
48 64 68 59 66 54 4 66.0 59.0 6 2.0
50 66 70 62 70 57 4 67.0 60.0 6 2.5
53 69 73 65 73 60 4 71.5 64.5 6 2.5
55 71 75 67 75 62 4 73.5 66.5 6 2.5
58 78 83 70 78 65 4 76.5 69.5 6 2.5
60 80 85 72 80 67 4 76.5 69.5 6 2.5
63 83 88 75 83 70 4 78.5 71.5 6 2.5
65 85 90 77 85 72 4 81.5 74.5 6 2.5
68 88 93 81 90 75 4 82.5 75.5 7 2.5
70 90 95 83 92 77 4 86.5 79.5 7 2.5
75 99 104 88 97 82 4 87.0 80.0 7 2.5
80 104 109 95 105 88 4 90.5 83.5 7 3.0
85 109 114 100 110 93 4 90.5 83.5 7 3.0
90 114 119 105 115 98 4 92.5 85.5 7 3.0
95 119 124 110 120 103 4 93.5 86.5 7 3.0
100 124 129 115 125 108 4 93.5 86.5 7 3.0
