• Features

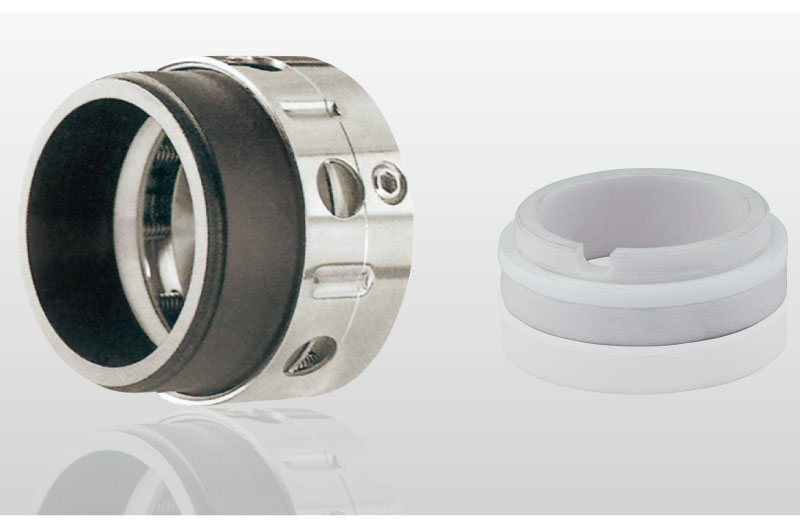

Nuestro sello mecánico de modelo 58B y 59B puede reemplazar AESSEAL M04S,BURGMANN BT-C5.KB,CRANE 58B y MTU DR3-HS,que es ampliamente usado para bombas industriales.

La combinación de material normal inclue Carbono de Resina/Cerámica/NBR/SS304, Carbono de Resina/TC/NBR/SS304, SIC/SIC/NBR/SS304, TC/TC/NBR/SS304, ect. También podemos cambiar el tamaño o diseñar totalmente un nuevo sello mecánico, satisfacemos las necesidades de los clientes.

Límites de operación:
Presión: ≤2.5MPa
Velocidad: ≤25m/s
Temperatura: -30℃~+200℃


Características:
1. De acuerdo a los normas ISO3069 y DIN24960.
2. Sello mecánico balanceado.
3. TS 58B y un O’ring de goma, TS 59B y un Anillo de sellado de PTFE.
4. Los mismos materiales que TS 58U y TS59U.

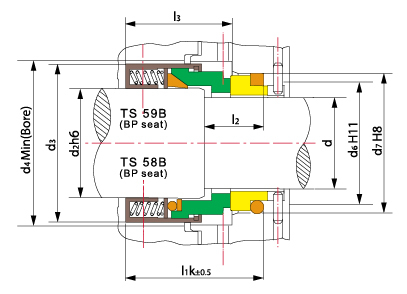

Tamaño de sello d (mm)	d2	d3	d4	l1k	l2	l3	d6	d7
14	18	32	34	42.5	18	30.5	21	25
16	20	34	36	42.5	18	30.5	23	27
18	22	36	38	45.0	20	31.5	27	33
20	24	38	40	45.0	20	31.5	29	35
22	26	40	42	45.0	20	31.5	31	37
24	28	42	44	47.5	20	34.2	33	39
25	30	44	46	47.5	20	34.5	34	40
28	33	47	49	50.0	20	37.5	37	43
30	35	49	51	50.0	20	38.0	39	45
32	38	54	58	50.0	20	38.0	42	48
33	38	54	58	50.0	20	38.0	42	48
35	40	56	60	50.0	20	38.0	44	50
38	43	59	63	52.5	23	39.5	49	56
40	45	61	65	52.5	23	39.5	51	58
43	48	64	68	52.5	23	39.5	54	61
45	50	66	70	52.5	23	39.5	56	63
48	53	69	73	52.5	25	39.5	59	66
50	55	71	75	57.5	25	44.0	62	70
53	58	78	83	57.5	25	44.0	65	73
55	60	80	85	57.5	25	44.0	67	75
58	63	83	88	62.5	25	49.0	70	78
60	65	85	90	62.5	25	49.0	72	80
63	68	88	93	62.5	25	49.0	75	83
65	70	90	95	62.5	25	49.0	77	85
70	75	95	104	70.0	28	55.5	83	92
75	80	104	109	70.0	28	55.5	88	97
80	85	109	114	70.0	28	55.0	95	105
85	90	114	119	75.0	28	60.0	100	110
90	95	119	124	75.0	28	60.0	105	115
95	100	124	129	75.0	28	60.0	110	120
100	105	129	134	75.0	28	60.0	115	125
