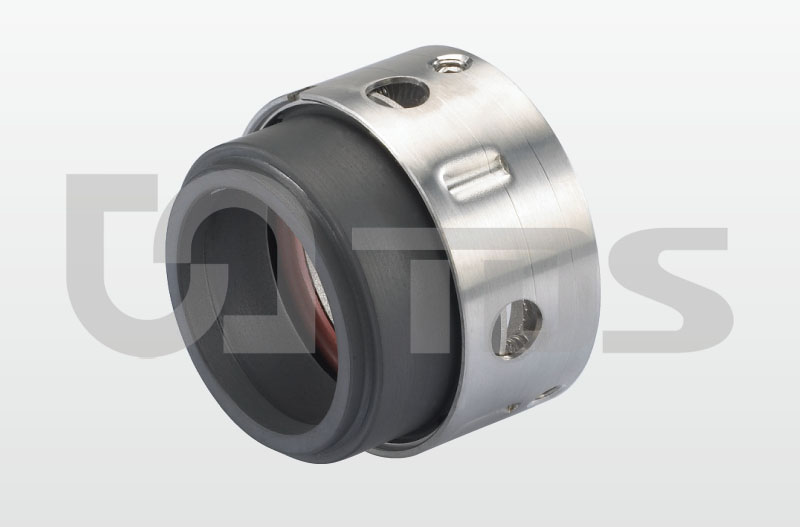

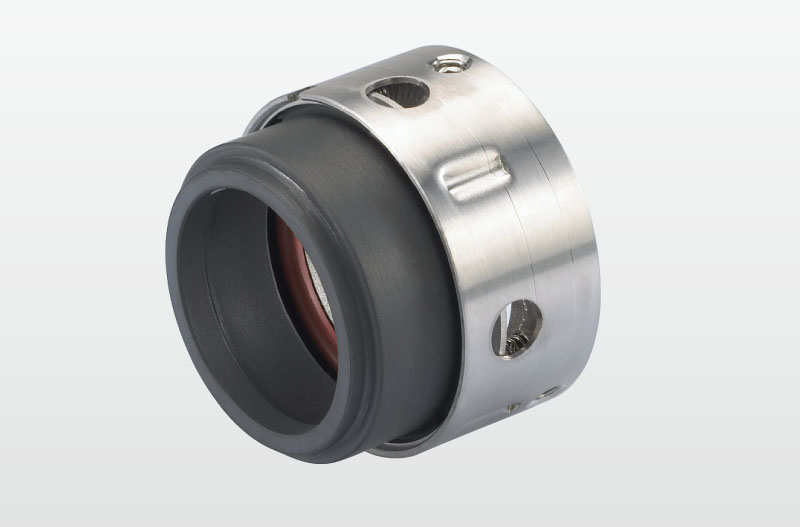

TDS 8-B1 Componente de Sello Mecánico (Reemplaza AESSEAL M01S,JOHN CRANE 8-1)

TDS 8-B1 Componente de Sello Mecánico (Reemplaza AESSEAL M01S,JOHN CRANE 8-1)

Industrial Pump Seal
Categories:Componentes de Sello Mecánico
We're here to help Easy ways to get the answers you need.
Contact Now
  • TDS 8-B1 Componente de Sello Mecánico (Reemplaza AESSEAL M01S,JOHN CRANE 8-1)
  • TDS 8-B1 Componente de Sello Mecánico (Reemplaza AESSEAL M01S,JOHN CRANE 8-1)
  • TDS 8-B1 Componente de Sello Mecánico (Reemplaza AESSEAL M01S,JOHN CRANE 8-1)
  • TDS 8-B1 Componente de Sello Mecánico (Reemplaza AESSEAL M01S,JOHN CRANE 8-1)
Nuestro sello mecánico de modelo 8-B1 puede reemplazar AESSEAL M02S y CRANE 8B1, que es ampliamente utilizado para las bombas industriales. La combinación de material normal inclue Carbono de Resina/Cerámica/NBR/SS304, Carbono de Resina/TC/ NBR/SS304, SIC/SIC/NBR/SS304, TC/TC/NBR/SS304, ect. También podemos cambiar el tamaño o diseñar totalmente un nuevo sello mecánico, satisfacemos las necesidades de los clientes.


Límites de operación:
Presión: ≤2.5MPa
Velocidad: ≤25m/s
Temperatura: -20℃~+200℃

Asientos estacionarios:
TS 8-B1 equipado con asientos estacionarios tipo "P".

● Anillo giratorio (Carbono/SiC/TC)
● Anillo estacionario (99% Cerámica/SiC/TC)
● Sello secundario (NBR/VITÓN/ Anillo encapsulado)
● Resorte y otras piezas (SUS304/SUS316)

Características estructurales:
1. Adopta o’ring compatible con el fluido usado como sellador del anillo giratorio ligado al resorte.
2. Se aplican a todos los tipos de equipamientos rotativos, tales como bombas centrífugas, o mezclador y triturador agitador.
3. Fijación mecánica que reduce el desgaste entre el eje de rotación y el manguito, sellado en los dos sentidos.
4. Tipo multi resorte y balanceado; cumpliendo normas API 610.

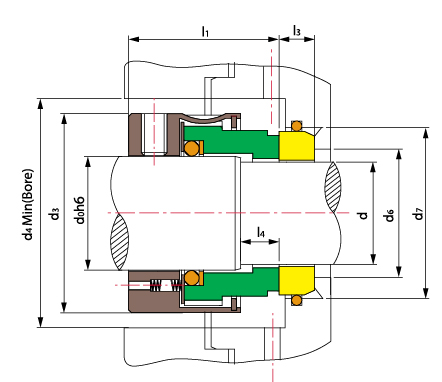

Tamaño de sello
(pulgadas)		 d d0 d3 d4 d6 d7 l1 l3 l4
0.625 12.7 15.87 30.8 34 14.5 25.60 27 7.9 7.5
0.750 15.9 19.05 34.0 37 17.5 31.95 30 10.3 7.8
0.875 19.1 22.22 37.2 40 21.0 35.12 32 10.3 8.0
1.000 22.2 25.40 40.3 43 24.0 38.30 33 10.3 8.0
1.125 25.4 28.58 43.4 46 27.5 41.48 35 11.15 7.9
1.250 28.6 31.75 48.3 51 30.5 44.65 35 11.15 7.9
1.375 28.6 34.93 51.3 54 30.5 44.65 37 11.15 8.7
1.500 31.8 38.10 54.5 58 33.5 47.83 37 11.15 8.7
1.625 34.9 41.28 60.8 64 37.5 51.00 45 11.15 8.7
1.750 38.1 44.45 64.0 67 40.0 54.18 45 11.15 9.5
1.875 41.3 47.62 67.2 70 43.5 60.53 45 12.75 9.5
2.00 44.5 50.80 70.4 73 46.5 63.70 45 12.75 9.5
2.125 47.6 53.98 76.7 80 49.5 66.88 52 12.75 11.1
2.250 50.8 57.15 79.9 83 53.0 70.05 52 12.75 11.1
2.375 54.0 60.33 83.1 86 56.0 76.40 52 14.33 11.1
2.500 57.2 63.50 86.2 89 59.0 79.58 52 14.33 11.1
2.625 60.3 66.68 89.4 92 62.5 82.75 52 14.33 11.1
2.750 63.5 69.85 92.6 96 65.5 85.93 52 14.33 11.1
2.875 66.7 73.03 95.8 99 68.5 85.93 52 15.93 11.1
3.000 69.9 76.20 97.3 100 72 89.10 52 15.93 11.1
3.125 73.0 79.38 100.5 104 75 95.45 52 15.93 11.1
3.250 76.2 82.55 105.3 108 78.5 98.63 52 15.93 14.3
3.375 79.4 85.73 108.5 111 81.5 101.8 52 19.84 14.3
3.500 82.6 88.90 111.6 115 84.5 104.98 52 19.84 14.3
3.625 85.7 92.08 114.8 118 88 108.15 52 19.84 14.3
3.750 88.9 95.25 118.0 121 91 111.33 52 19.84 14.3
3.875 92.1 98.43 121.2 124 94 114.5 52 19.84 14.3
4.000 95.3 101.60 124.3 127 97.5 117.68 52 19.84 14.3
4.125 98.4 104.78 127.0 134 100.5 120.85 52.4 19.84 14.3
4.250 101.6 107.95 133.4 137 103.5 124.03 52.4 19.84 14.3
4.375 104.8 111.13 136.5 140 107 130.38 52.4 19.84 14.3
4.500 107.9 114.30 139.7 143 110 133.55 52.4 19.84 14.3
4.625 111.1 117.48 142.9 146 110 133.55 52.4 19.84 15.8
4.750 114.3 120.65 146.1 149 113.5 136.72 52.4 19.84 15.8
4.875 117.4 123.83 149.2 153 116.5 139.9 52.4 19.84 15.8
5.000 120.6 127.00 152.4 156 119.5 143.08 52.4 19.84 15.8
5.125 123.8 130.18 155.6 159 122.5 146.25 52.4 19.84 15.8
5.250 127.0 133.35 165.1 168 126 149.43 60.3 19.84 15.8
5.375 130.2 136.53 168.28 171.45 129 152.6 60.3 19.84 15.8
5.500 133.3 139.70 171.5 175 132 155.77 60.3 19.84 15.8
5.625 136.5 142.88 174.6 178 135.5 158.95 60.3 19.84 15.8
5.750 139.7 146.05 177.8 181 138.5 162.12 60.3 19.84 15.8
5.875 142.9 149.23 181.0 184 141.5 165.3 60.3 19.84 15.8
6.000 146.0 152.40 184.2 188 145 168.47 60.3 19.84 15.8
