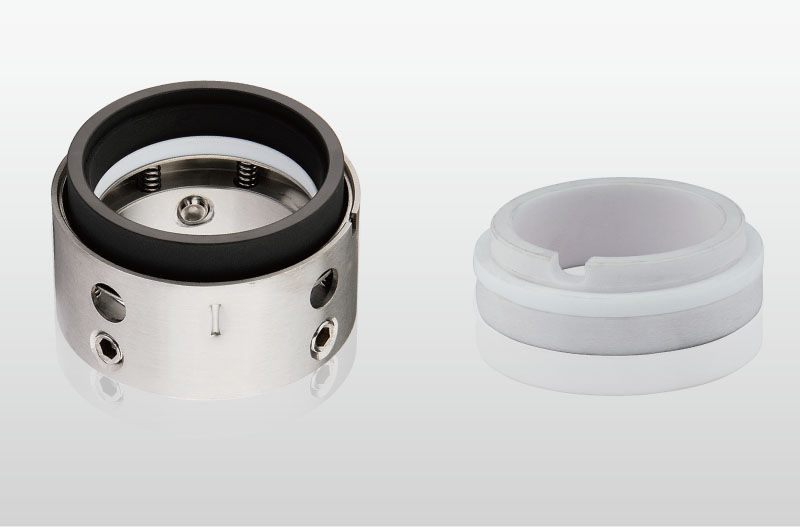

TDS 59U Componente de Sello Mecánico (Reemplaza AESSEAL M03 ,BURGMANN BT-C56.KU,JOHN CRANE 59U , MTU DR3-SC)

TDS 59U Componente de Sello Mecánico (Reemplaza AESSEAL M03 ,BURGMANN BT-C56.KU,JOHN CRANE 59U , MTU DR3-SC)

Industrial Pump Seal
Categories:Componentes de Sello Mecánico
We're here to help Easy ways to get the answers you need.
Contact Now
  • TDS 59U Componente de Sello Mecánico (Reemplaza AESSEAL M03 ,BURGMANN BT-C56.KU,JOHN CRANE 59U , MTU DR3-SC)
  • TDS 59U Componente de Sello Mecánico (Reemplaza AESSEAL M03 ,BURGMANN BT-C56.KU,JOHN CRANE 59U , MTU DR3-SC)
  • TDS 59U Componente de Sello Mecánico (Reemplaza AESSEAL M03 ,BURGMANN BT-C56.KU,JOHN CRANE 59U , MTU DR3-SC)
  • TDS 59U Componente de Sello Mecánico (Reemplaza AESSEAL M03 ,BURGMANN BT-C56.KU,JOHN CRANE 59U , MTU DR3-SC)
Nuestro sello mecánico de modelo 59U puede reemplazar AESSEAL M03,BURGMANN BT-C56.KU,CRANE 59U y MTU DR3-SC,que es ampliamente usado para bombas industriales. La combinación de material normal combinación inclue Carbono de Resina/Cerámica/NBR/SS304, Carbono de Resina/TC/NBR/SS304, SIC/SIC/NBR/SS304, TC/TC/NBR/SS304, ect. También podemos cambiar el tamaño o diseñar totalmente un nuevo sello mecánico, satisfacemos las necesidades de los clientes.


Límites de operación:
Presión: ≤1.7MPa
Velocidad: ≤25m/s
Temperatura: -20℃~+200℃

● Anillo giratorio (Carbono/SiC/TC)
● Anillo estacionario (99%Cerámica/SiC/TC)
● Sello secundario (VITÓN/PTFE/Anillo encapsulado)
● Resorte y otras piezas (SUS304/SUS316)

Características de diseño: De acuerdo a las normas ISO3069, DIN24960 y BS5257-1975.

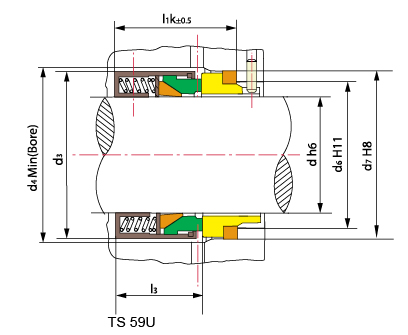

Tamaño de sello
d (mm)		 d3 d4 l1k l3 d6 d7
14 24 26 35.0 23.0 21 25
16 26 28 35.0 23.0 23 27
18 32 34 37.5 24.0 27 33
20 34 36 37.5 24.0 29 35
22 36 38 37.5 24.0 31 37
24 38 40 40.0 26.7 33 39
25 39 41 40.0 27.0 34 40
28 42 44 42.5 30.0 37 43
30 44 46 42.5 30.5 39 45
32 46 48 42.5 30.5 42 48
33 47 49 42.5 30.5 42 48




Tamaño de sello
d (mm)		 d3 d4 l1k l3 d6 d7
35 49 51 42.5 30.5 44 50
38 54 58 45.0 32.0 49 56
40 56 60 45.0 32.0 51 58
43 59 63 45.0 32.0 54 61
45 61 65 45.0 32.0 56 63
48 64 68 45.0 32.0 59 66
50 66 70 47.5 34.0 62 70
53 69 73 47.5 34.0 65 73
55 71 75 47.5 34.0 67 75
58 78 83 52.5 39.0 70 78
60 80 85 52.5 39.0 72 80




Tamaño de sello
d (mm)		 d3 d4 l1k l3 d6 d7
63 83 88 52.5 39.0 75 83
65 85 90 52.5 39.0 77 85
68 88 93 52.5 39.0 81 90
70 90 95 60.0 45.5 83 92
75 95 104 60.0 45.5 88 97
80 104 109 60.0 45.0 95 105
85 109 114 60.0 45.0 100 110
90 114 119 65.0 50.0 105 115
95 119 124 65.0 50.0 110 120
100 124 129 65.0 50.0 115 125
