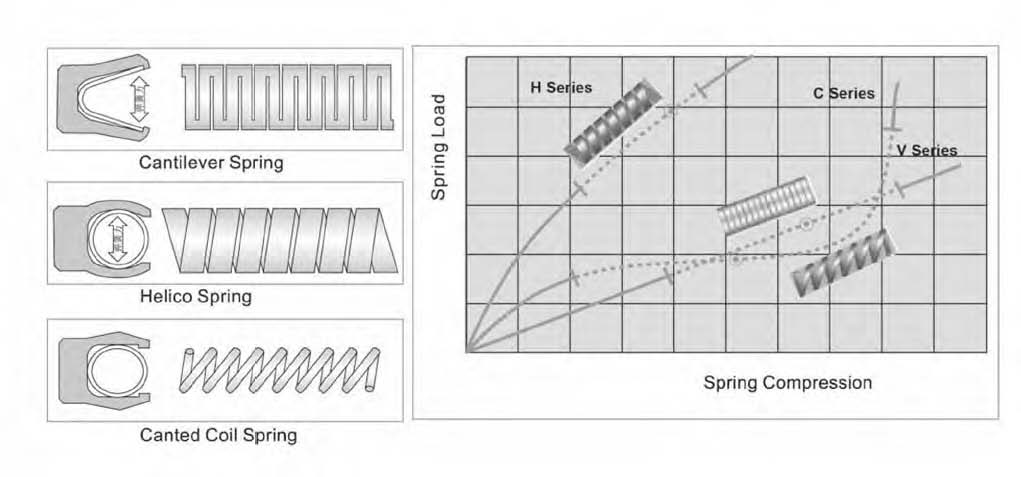

HiPerSeal Yipo V con funciones de resorte Cantilever
-Resorte en forma V con grado moderado (proporción de carga versus deflexión)
-El diseño de pierna alargada pone la carga exacta del resorte en el borde del sello PTFE
-Reemplaza la pulgada fraccional estándar y Anilla O-AS568A sin ninguna modificación
-Resorte estándar está hecho de acero inoxidable de serie austenítico
-Otros materiales especiales resistentes a la corrosión tales como Hastelloy, Elgiloy están también disponibles
-Rango de temperatura de 150°C a 260°C
-Vacío de 210kg/cm²estándar y 700 kg/cm² talón extendido
-Diseño de labio raspador opcional para medios o ambientes abrasivos
Aplicación Recomendada
- Sello de varilla y el pistón correspondiente
- Eje Rotativo con velocidad 4m/s max
- Amplia tolerancia y glándulas mal alineadas (estáticas)
- Cara del sello para presion ambiental externa o interna
- Aplicaciones Dinámica hasta 260°C
Aplicación Recomendada
- Cara del sello para presion ambieltal externa o interna
-Sello estático de varilla y piston
-Sellos dinámicos muy lentos
-Aplicación de vacío y sellado criogénico
HiPerSeal tipo H con características de cinta de resorte helicoidales
- Resorte de alto grado para aplicación de carga mediana y pesada
-Produce carga uniformemente distribuida a través de cada banda individual
-Reemplaza la pulgada fraccional estándar y Anilla O-AS568A sin ninguna modificación
- Resortes estándar estan hechos del acero inoxidable, pero resortes NACE, Hastelloy y Elgiloy también están disponibles
- Rango de temperatura de-150 ℃ a 300 ℃
- Vacío de 210 kg/cm²estándar y 700 kg/cm² talón extendido
-No apto para tolerancias glándula anchas, excentricidad o desalineamiento.
HiPerSeal tipo C con características de resorte helicoidal inclinado
-Resorte en forma C con grado muy plano (carga vs. curva de deflección)
-Disponible en varias cargas de resorte
-Resorte de serie 302 estándar de acero inoxidable
-Resorte en Hastelloy tambien disponible por pedido
-Formas de caras disponibles para aplicación de presión interna o externa
-No la mejor opción para los medios abrasivos debido a la geometría
